| Liger MATRA JS07 How to make |
|||
| BASE KIT | |||
|
|||

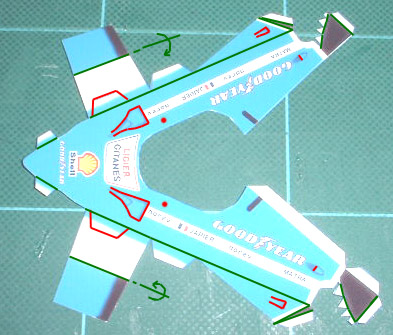

| STEP 1 | |||

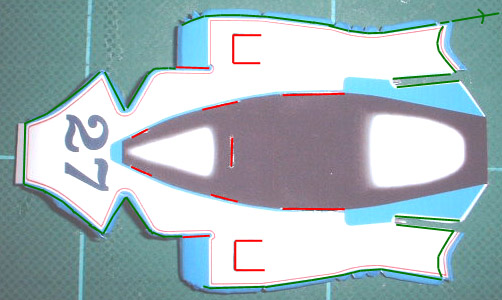

| ボディの組立 | |||
 |

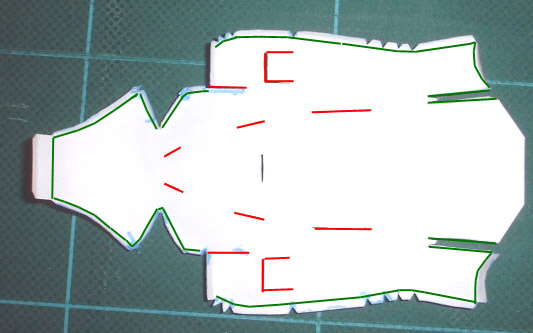

赤線 切り込み 緑線 折り線 (折りスジ) |
||
 |
|||
 |
|
||
 |
|
||
 |

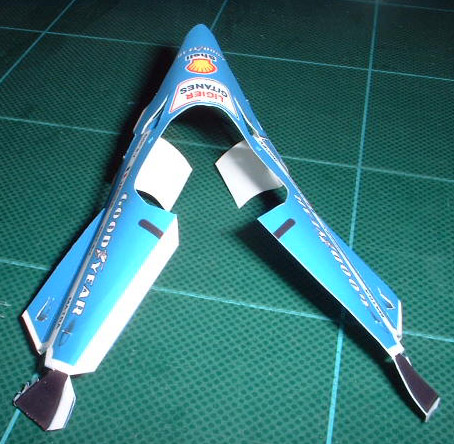

前側のノリシロをこの位置で接着します サイドポンツーンの接着される部分のノリシロは、丸みをもたせます |
||
| STEP 2 | |||

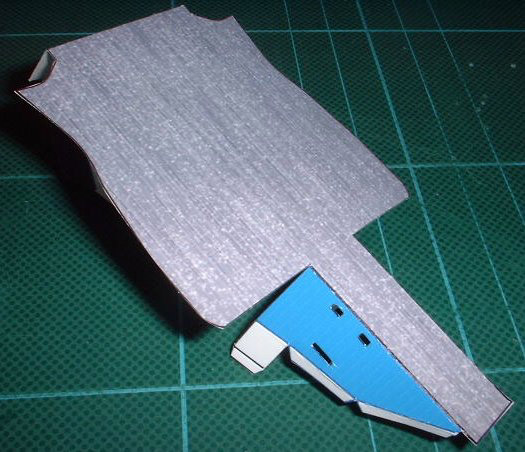

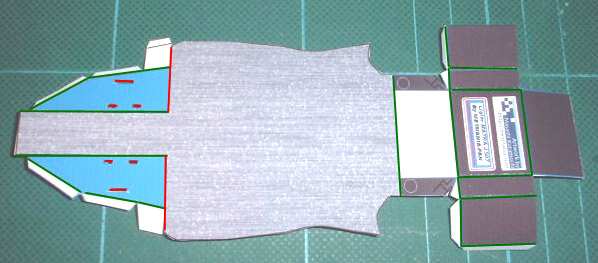

| シャーシの組立 | |||
 |
赤線 切り込み 緑線 折り線 (折りスジ) |
||
 |
|||
 |
|||
 |
|||

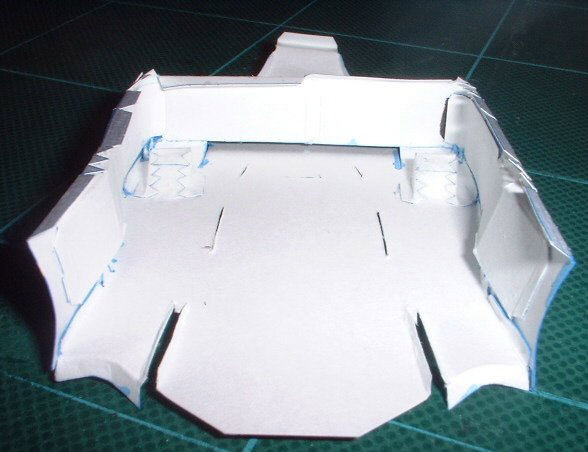

| STEP 3 | |||

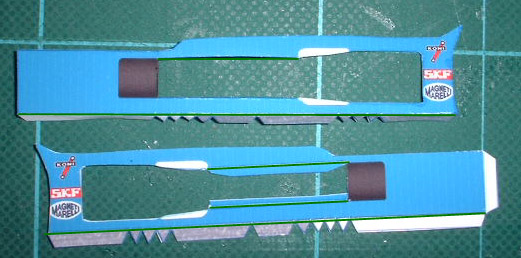

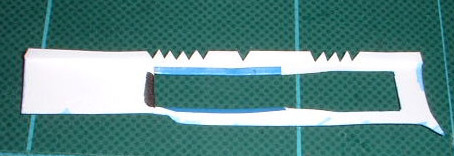

| サイドポンツーンの組立 | |||
 |
ピンセットなどの堅い平らなへら状のもので折り返し部分をしっかり折り,接着します  |
||
 |
|||
 |
接着は、ラジエター部が固定されてから、残りを接着します |
||
 |
|||
 |
|||
 |
画像の様に成形しておきます |
||

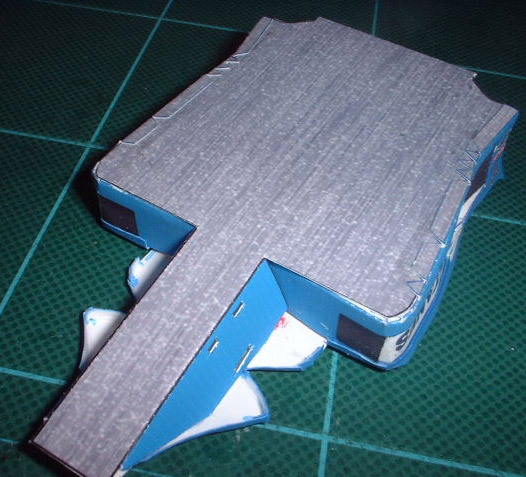

| STEP 4 | |||
| STEP1-3のパーツ合体 | |||
 |
ボディとサイドポンツーンを接着します |
||
  |

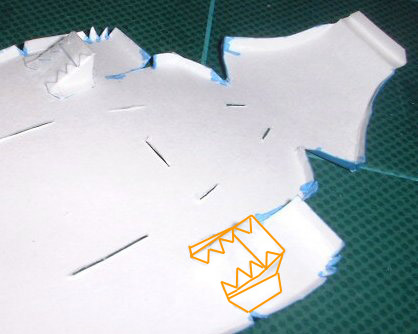

オレンジのラインを参考に先端を接着してください |
||
 |
|||
 |
|||
 |
|
||
 |
|||
| STEP 5 | |||
| カウルの組立 | |||
 |
赤線 切り込み 緑線 折り線 (折りスジ) 折り返し貼り合わせ |
||
  |

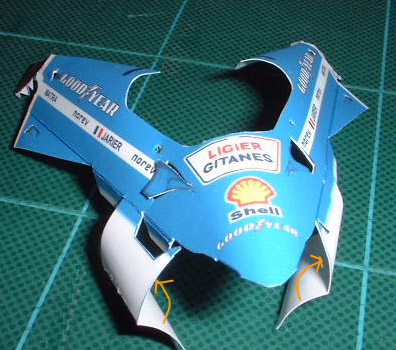

全体を画像を参考に成形します |
||
 |
|||
  |
オレンジ線のように成形 |
||
  |
|
||
 |
|||
 |

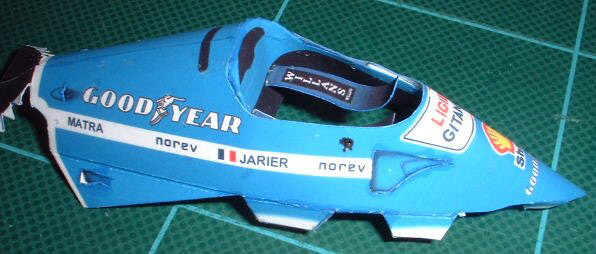

コクピットにシートベルトを取付ます 上部は丸みをもたせて整形します |
||
 |
カウルとコクピットの合体 |
||
 |
|||
| STEP 6 | |||

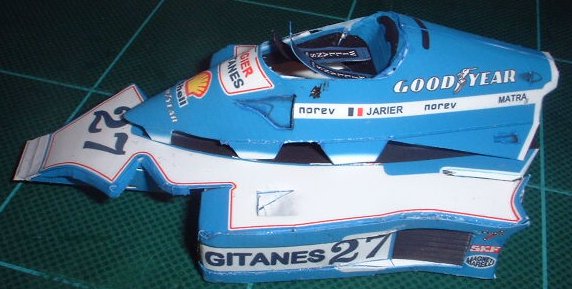

| STEP4-5のパーツ合体 | |||
 |
切り込みに差し込み接着 |
||
 |
切り込みにかからないように青い部分に合わせ接着 最後にステーを取付するスペースになります |
||
 |

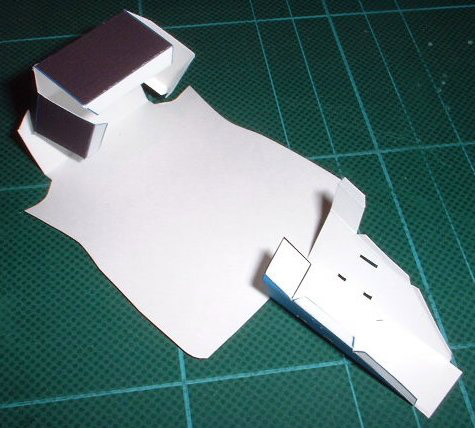

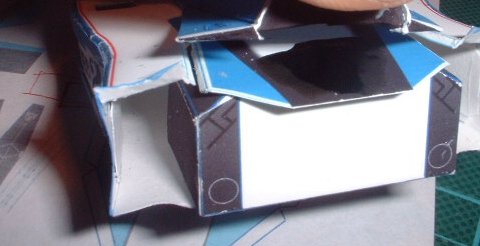

ギアボックスの組立 |
||
 |
|||
| STEP 7 | |||

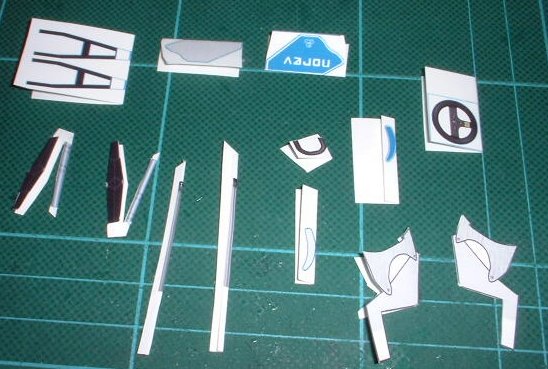

| その他のパーツ組立 | |||
  |
エキゾーストパイプの組立 内側を黒塗りしておくと完成後の出来映えが良くなります 丸める部品は竹串などで手のひらに置き押しつけながらしごくときれいに丸まります |
||
 |
ヘッドレストの組立 |
||
 |
オイルクーラーの組立 |
||
 |
貼り合わせパーツを折り 貼り合わせます |
||
 |
|||
 |
よく乾かしてから切り抜き、断面をタッチアップします |
||
 |

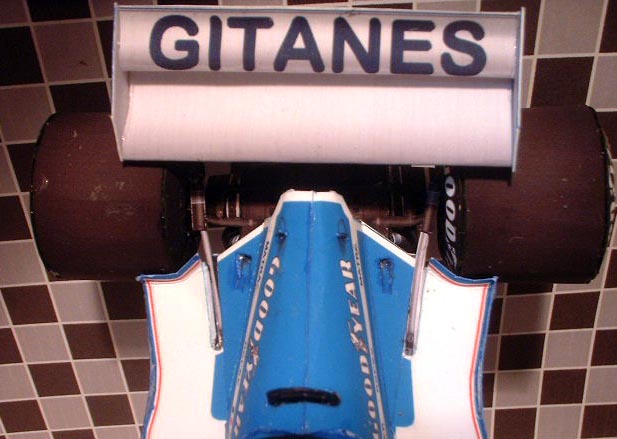

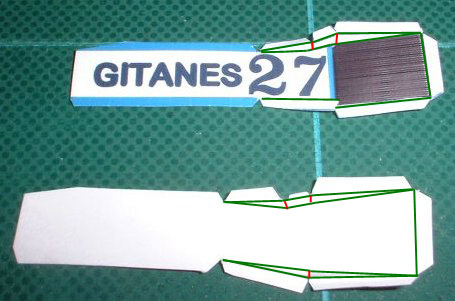

リアウィングの組立 翼端版取付 |
||
 |
フロントウィングの組立 翼端版取付 |
||
 |
リアステーをボディ切り込み溝に接着 バックミラーの取付 |
||

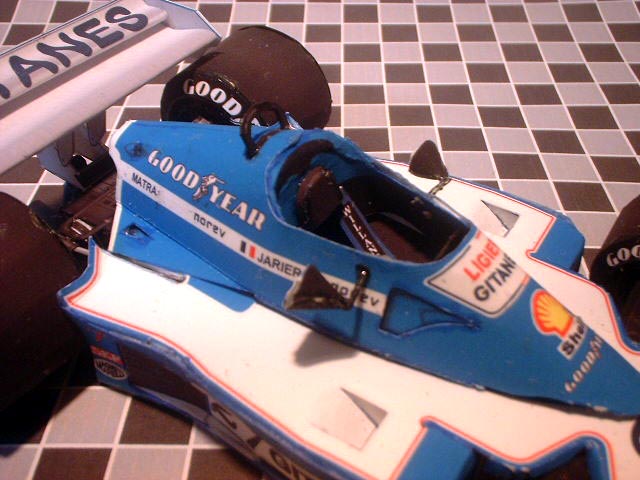

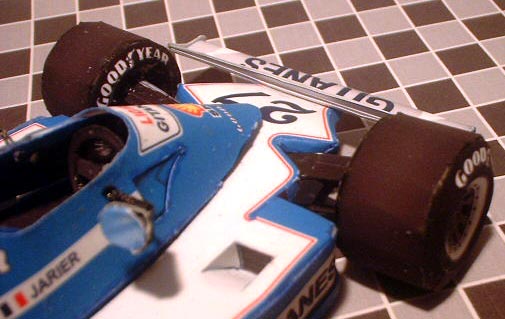

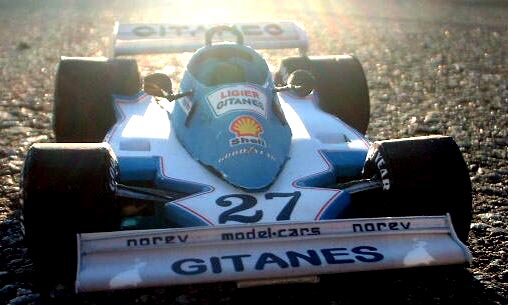

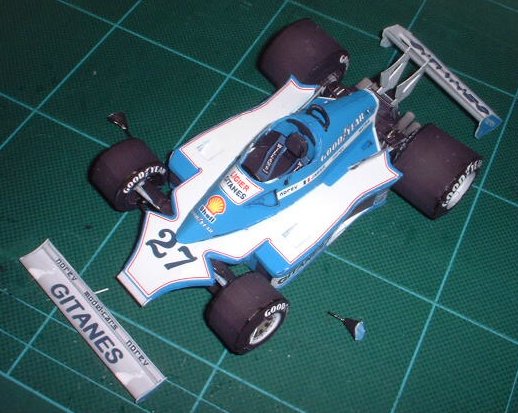

| Liger MATRA JS07 Completion picture |
|||
 |
|||
  |
|||
  |
|||
  |
|||
 |
|||
